Mi Circuito

  • Materiales:
5 Bombillas (3,8V)
5 Portalámparas
3 Interruptores
1 Pila de Petaca
1,5 m de Cable
Pané (44x35cm)
Grapadora

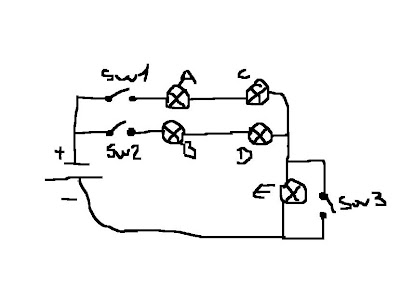

Esquema de mi circuito

  • Funcionamiento:
Cuando se cierra Sw1, se encienden A, C y E. Cuando se cierra Sw2, se encienden B, D y E. En los dos casos, E, luce más que las otras bombillas. Cuando se cierra Sw3, deja de pasar corriente por E, aumentando el voltaje en las otras ramas y lucen más.


FDO: Darío Abad Tarifa
